der Flächenfertiger

Unser Flächenfertiger - ausgestattet mit modernster Technik zur Höhenabnahme für perfekte, millimetergenaue Planie, Oberflächen und Schichten.

(präzise Einbauergebnisse durch modernste Technik)

Modernste Technik für perfekte Einbauergebnisse

Das Herzstück unserer Dienstleistungen ist der Flächenfertiger. Der selbstentwickelte Fertiger wurde durch ständige Verbesserungen zu einer hochpräzisen, technisch ausgereiften Maschine, mit der besonders schnell, genau, effizient und wirtschaftlich sämtliche mineralische Werkstoffe mit einem Korndurchmesser von 0 - 56 mm verarbeitet werden können.
Die Funktionsweise unseres Flächenfertigers ähnelt in etwa der eines Straßenfertigers bei bedeutend kompakteren Abmessungen und präziserer Einbautechnik.
Die Möglichkeit verschiedene Techniken wie Ultraschall, Laser oder Neigungssensor zur Höhenabnahme zu verwenden, machen den Fertiger zu einer universell einsetzbaren Präzisionsmaschine mit nahezu unbegrenzten Einsatzmöglichkeiten.
Durch die kompakten Abmessungen und das geringe Eigengewicht kann der Fertiger auch unter schwierigen und beengten Baustellensituationen zuverlässig arbeiten. Selbst der Einbau von z.B. Pflastersplitt bzw. Bettungsmaterial in Tiefgaragen oder Parkhäusern wird durch die Möglichkeit der seitlichen Bunkerbefüllung und des abnehmbaren Bedienerunterstands problemlos möglich.

Messtechniken zur Höhenabnahme

Die exakte Herstellung von Planum, Feinplanum, Oberflächen und Schichten erfordert präzise Messtechniken an der Maschine für verschiedenste Anforderungen. Durch drei verschiedene Messmethoden können alle Anforderungen an eine Planie wie z.B. Sollhöhe, Neigung, Gefälle (z.B. Trichtergefälle) realisiert werden.

Messtechnik für Flächen und Schichten mit maximal zwei Neigungen. Abnahme der Höhendifferenz durch Angabe der FOK (Fertige Oberkante).
Lasersensor Höhenabnahme erfolgt
durch Lasertechnik

Diese Technik findet Anwendung bei Flächen und Schichten, die höchstens zwei Neigungen aufweisen. Abnahme der Höhendifferenz durch Angabe der FOK-Höhe.

Anwendung bei Flächen mit mehreren Höhendifferenzen. Abnahme der Differenzen mittels Hochboard, Schnur oder bereits eingebautes Planum.
Ultraschallsensor Höhenabnahme erfolgt
durch Ultraschall

Diese Technik findet Anwendung bei Flächen, die mehrere Höhendifferenzen aufweisen. Abnahme der Differenzen über ein Hochboard, Schnur oder bereits verlegtes Planum.

Diese Technik ist geeignet bei mehreren Höhendifferenzen und gleichbleibenden Querneigungen.
Querneigungssensor Höhenabnahme erfolgt
durch Neigungssensor

Diese Art der Technik findet Anwendung bei Oberflächen, Böden und Schichten, mit mehreren Höhendifferenzen und gleichbleibenden Querneigungen.

Technische Daten

Höhe
2.500 mm
Höhe ohne Fahrerschutzdach:
1.300 mm
Länge:
3.250 mm
Breite:
2.250 mm (Mindestdurchfahrtsbreite)
Einbautoleranz:
theoretische Toleranz: +/- 2 mm
praktische Toleranz: +/- 3 mm
max. Einbaustärke pro Arbeitsgang:
ca. 200 mm
Materialdurchlass:
90 - 100 m³/Stunde

Ausstattung und Zubehör

  • Bunkerrutschen seitlich abklappbar

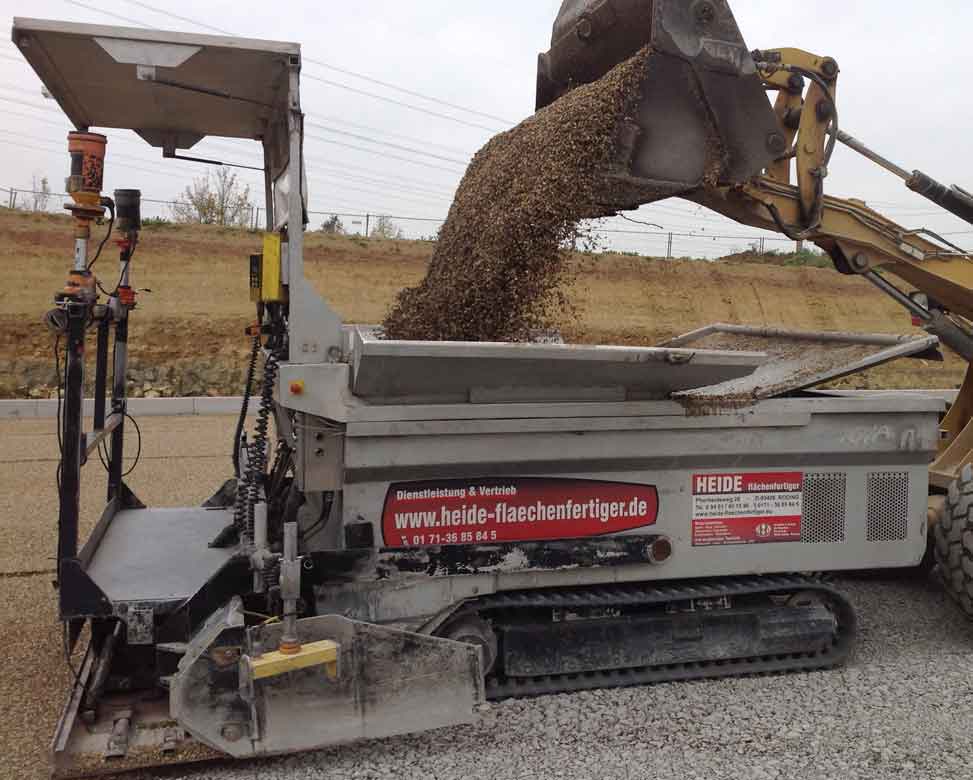

  • Bunkerbefüllung von vorne oder seitlich mit Radlader möglich
  • Bunkerbefüllung mit bis zu 2.500 mm breiten Schaufeln
  • Bohlenbreite (teilbar): 2.050 mm - 2.750 mm
  • Klappbares Fahrerschutzdach für niedrige Durchfahrtshöhen (z.B: Tiefgarage und Parkhäuser)
  • Aluminiumchassis für geringes Gewicht und höhere Nutzlast
  • Lasertechnik zur Höhenabnahme
  • Ultraschalltechnik zur Höhenabnahme
  • Neigungsüberwachung zur Höhenabnahme

verarbeitbares Material

Es können alle schüttfähigen Baumaterialen, Substrate und Granulate mit einem Korndurchmesser von 0 - 56 mm zuverlässig mit dem Flächenfertiger eingebaut werden. Das zu verwendende Einbaumaterial darf maximal erdfeucht sein.

  • Schotter, Recyclingschotter (RCL), Bruchsteine
  • Splitt, Edelsplitt, Gartensplitt, Granitsplitt
  • Kies, Rundkies, Betonkies
  • Sand, Brechsand, Estrichsand, Füllsand
  • erdfeuchter Beton und Estrich
  • Substrate und Granulate
  • Humus, Erdboden, Mutterboden
  • Hackschnitzel und Rindenmulch

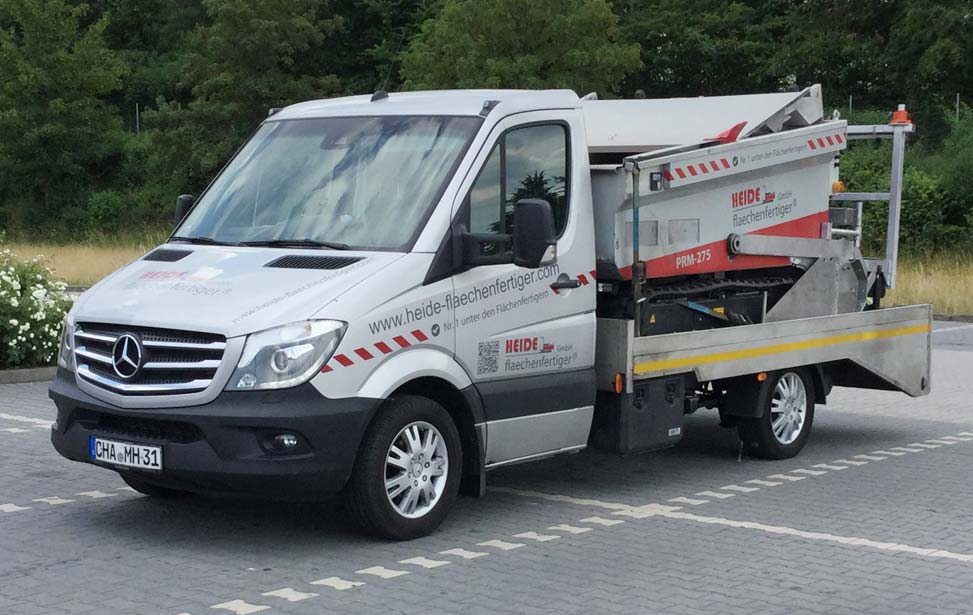

Der Flächenfertiger wird mit einem Kleintransporter transportiert.

(Flächenfertiger fertig verladen auf dem Transporter)

Transport des Fertigers

Ein Chassis aus Aluminium und die kompakten Abmessungen der Maschine ermöglichen den Transport des Fertigers mit einem Kleintransporter.
Somit können wir den Flächenfertiger innerhalb kürzester Zeit kostensparend auf jede Baustelle im europäischen Raum transportieren.
Die sehr niedrigen Transportkosten, eine einfache Verlademöglichkeit der Maschine auch auf kleineren Baustellen und eine extrem hohe Flexibilität bieten besonders wirtschaftliche Einsatzmöglichkeiten.
